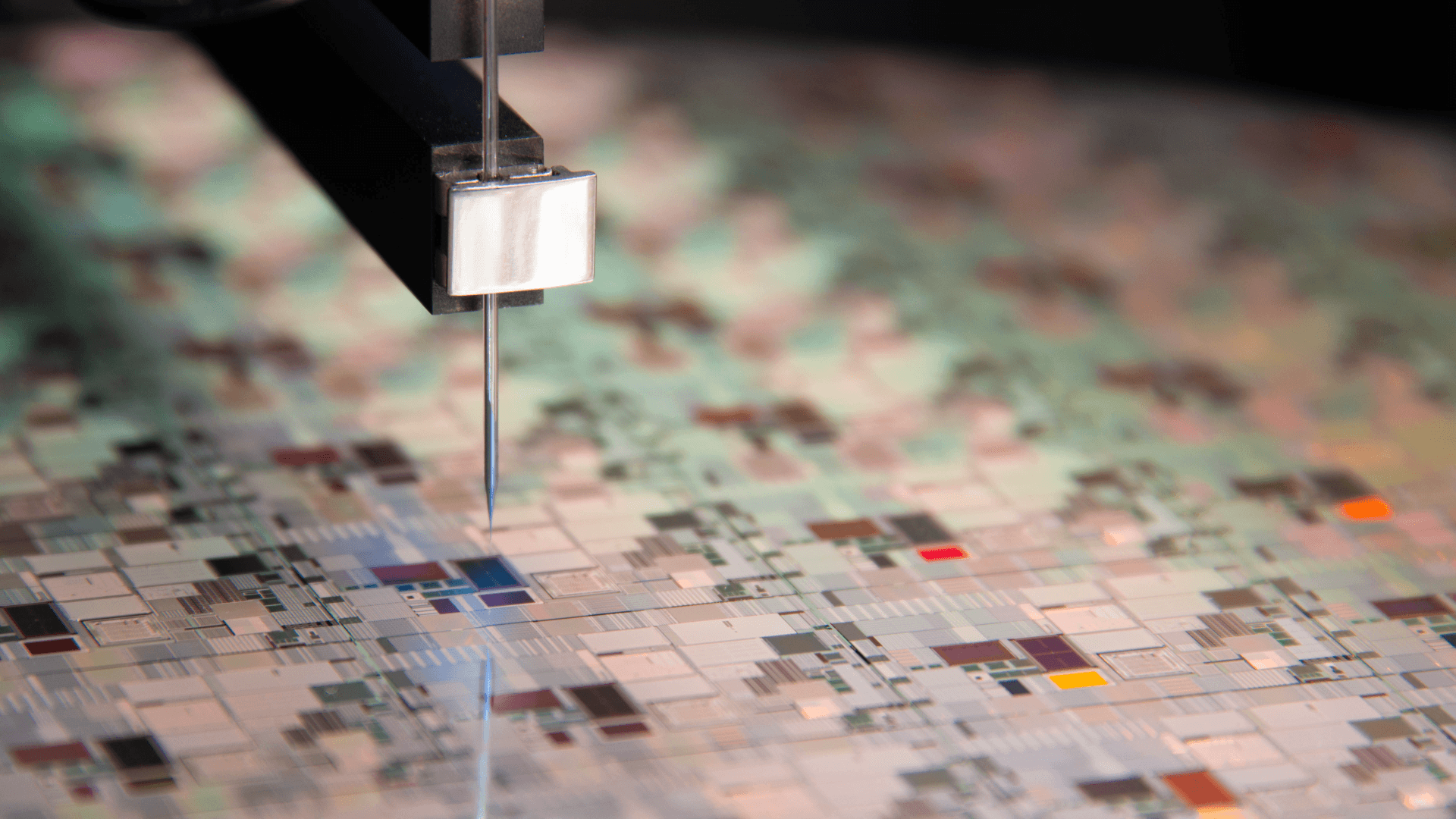

パリに本拠を置くディープテック Hummink は、特許取得済みの高精度キャピラリー印刷 (HPCaP) 技術の展開を拡大するために 1,500 万ユーロを調達しました。この技術により、メーカーは金属や機能性材料を高精度で印刷し、微細な欠陥にリアルタイムで対処できるようになります。
このラウンドは、KBC Focus Fund、Cap Horn、Bpifrance が共同主導し、Elaia Partners、Sensinnovat、Beeyond からの継続支援に加え、France 2030 および European Innovation Council Fund の一部として Bpifrance が管理する French Tech Seed ファンドからの追加参加も得られました。
マイクロエレクトロニクスが人工知能と高性能コンピューティングの成長をサポートするにつれて、製造上の小さな欠陥によるコストがますます増大しています。サブミクロンスケールの不完全性は、チップまたはディスプレイのバッチ全体を危険にさらす可能性があります。
PSL および CNRS の高等師範学校からのスピンオフとして 2020 年に設立された、パリを拠点とするディープテック企業 Hummink は、この課題に焦点を当てています。材料科学者のアミン・ムバルキ氏とハードウェアスタートアップ経営者のパスカル・ボンセンヌ氏が共同設立した同社は、制御された方法で材料をナノスケールで堆積させ、小型の万年筆のように動作する技術を開発した。このプロセスにより、メーカーは、半導体パッケージング、次世代メモリ、高度なディスプレイなどのアプリケーションで、サブミクロン レベルで回路を直接作成および調整できるようになります。
従来のリソグラフィーは依然としてエレクトロニクス製造の中心である一方で、依然として歩留まりの低下や材料の無駄につながる欠陥を生み出します。 Hummink の印刷ツールは、生産量の増加、スクラップの削減、環境への影響の低減を目的として、そのような欠陥をミクロンレベルで検出して修正することでリソグラフィーを補完するように設計されています。
Hummink の最初の統合対象は、スマートフォンやラップトップ用の次世代 OLED ディスプレイで、年間生産量の最大 30% が微細な欠陥により廃棄されており、推定 160 億ユーロの損失と重大な材料廃棄に相当します。同社の技術はこれらの欠陥の多くを修正するように設計されており、メーカーは廃棄されるはずだった生産物を回収できるようになります。
私たちの使命は、これまで不可能だった精度を実現することです。マイクロエレクトロニクスは AI 革命の中心であり、あらゆるミクロンが重要です。
Hummink の共同創設者兼 CEO である Amin M’Barki 氏は次のように述べています。
Hummink は現在、研究開発ラボ向けの第一世代の高精度印刷システムである NAZCA デモンストレーターとカスタム導電性インクを販売することで収益を上げています。 NAZCA はすでに、デューク大学を含むヨーロッパ、アジア、米国の研究所や研究センターに導入されており、そこでは Nature Electronics に掲載された完全にリサイクル可能なサブマイクロメートルのプリントエレクトロニクスの作成に NAZCA が使用されました。
新たな資金は、ハミンクの産業用印刷モジュールをさらに開発し、その技術を半導体およびディスプレイ製造ラインに統合する準備をするために使用される。
